임팩트 크러셔란 무엇입니까?
임팩트 크러셔는 고속 충격력을 사용하여 암석, 콘크리트 및 기타 재료를 더 작고 균일한 조각으로 분해하는 기계입니다. 두 개의 견고한 표면 사이에서 공급물을 압착하는 대신 빠르게 회전하는 블로우 바를 사용하여 재료를 타격하고 강철 충격판에 던지며 반복적인 충돌로 모든 입자가 배출구를 통과할 수 있을 만큼 작아질 때까지 감소시킵니다.
이 단일 원리는 충격 분쇄기와 압축 기계를 구분합니다. 조 크러셔는 두 개의 조 플레이트 사이에서 암석을 누르고, 콘 크러셔는 맨틀과 오목한 그릇 사이에서 재료를 압착합니다. 둘 다 천천히 적용되는 압력을 사용합니다. 임팩트 크러셔는 자연적인 균열선을 따라 암석을 깨뜨리는 갑작스럽고 높은 에너지의 타격을 가합니다.
파단력이 재료에 직접 닿기 때문에 임팩트 크러셔는 일반적으로 12:1 ~ 15:1로 업계에서 가장 높은 감소율을 달성합니다. 단일 패스로 약 400mm에서 40mm 제품까지 채석장 석회석을 채취할 수 있습니다. 이것이 바로 많은 공장에서 부드러운 암석과 재활용 재료에 대한 조 크러셔를 제거하는 이유입니다.
동일한 메커니즘으로 편평한 조각이 거의 없는 입방체 입자도 생성됩니다. 생산 준비가 완료된 구현을 위해 당사의 PF 임팩트 크러셔 시리즈를 살펴보고 로터 속도와 플레이트 간격이 다양한 제품 곡선과 어떻게 일치하는지 확인하십시오.
임팩트 크러셔는 어떻게 작동합니까?
임팩트 크러셔 내부의 파쇄 주기는 모든 패스에서 동일한 순서를 따릅니다.
- 피드는 슈트를 통해 로터로 떨어집니다.
- 회전하는 로터가 블로우바로 타격을 가합니다.
- 타격은 충격판에 재료를 던집니다.
- 충돌로 인해 입자가 부서지고 로터 쪽으로 튕겨 나옵니다.
- 이 사이클은 입자가 로터와 플레이트 간 간격을 통과하여 빠져나갈 수 있을 만큼 작아질 때까지 반복됩니다.
두 가지 조정으로 제품 크기를 제어합니다. 로터 속도가 높을수록 재료가 더 단단해지고 더 미세한 제품이 생산됩니다. 충격판을 더 가깝게 이동하면 재료가 챔버에 더 오래 머물게 됩니다. 바깥쪽으로 이동하면 더 거친 재료가 통과할 수 있습니다.
블로우 바는 가장 많이 마모되는 부품입니다. 일반적인 로터에는 고크롬 또는 망간 합금강으로 만들어진 3개 또는 4개의 로터가 있으며 앞쪽 가장자리가 마모됨에 따라 뒤집히거나 교체됩니다. 부드러운 석회암에서는 몇 달 동안 지속됩니다. 연마성 화강암의 경우 마모율이 급격히 올라가 톤당 비용이 직접적으로 증가합니다.
두 가지 주요 유형: HSI 및 VSI 임팩트 크러셔
임팩트 크러셔는 기계적으로 다른 두 가지 구성, 즉 수평 샤프트 임팩터(HSI)와 수직 샤프트 임팩터(VSI)로 제공됩니다. 둘 다 충격으로 바위를 깨뜨리지만, 서로 다른 단계에 적용되고 서로 다른 결과를 낳습니다.
수평축 임팩터(HSI)
HSI에는 수평축을 중심으로 회전하는 로터가 있습니다. 재료는 위에서 들어가 블로우 바에 부딪혀 충격판에 돌출됩니다. 가장 일반적인 유형으로, 대량의 사료를 수용하고, 연암이나 재생 콘크리트의 1차 파쇄기로 작동하거나 조 뒤의 2차 파쇄기로 작동합니다. 연한 석회암부터 단단한 화성암까지 철근, 아스팔트, 자갈, 자연석 등 철근 콘크리트를 처리합니다. 생산량은 입방형이며 벌금이 거의 없으며 이는 종합 구매자에게 큰 이점입니다.
수직축 임팩터(VSI)
VSI에는 수직 축을 중심으로 회전하는 로터가 있어 피드를 가속하고 모루 링이나 떨어지는 재료 커튼에 대해 고속으로 배출합니다. Rock-on-steel 액션은 젖거나 끈적한 사료를 견딜 수 있습니다. Rock-on-Rock 작업은 최고의 입자 모양과 가장 낮은 금속 마모를 생성하므로 제조된 모래 생산을 지배합니다.
VSI는 거의 항상 2인치 이하의 피드를 사용하는 3차 분쇄기로 작동합니다. 원뿔 회로가 벗겨지는 골재를 생성하는 경우 VSI는 이를 입방체 재료로 재구성합니다. 공장에 제조된 모래가 필요한 경우 잉여 쇄석을 0~5mm 조각으로 전환합니다. 특정 구현에 대해서는 모래 제조용 VSI 수직 샤프트 임팩트 크러셔를 확인하십시오.
실질적인 차이점은 간단합니다.
- HSI: 수평 로터, 블로우 바 충격, 큰 이송 수용, 기본 또는 보조 역할, 높은 처리량, 철근 및 끈적끈적한 재료에 대한 내성.
- VSI: 수직 로터, rock-on-rock 또는 rock-on-steel 작동, 작은 피드가 필요하고 3차 역할만 필요하며 성형 및 모래 생산에 가장 적합합니다.
임팩트 크러셔는 어떤 재료를 가공할 수 있나요?
임팩트 크러셔는 다양한 천연 암석, 광석 및 재활용 재료를 처리하지만 공급물이 연질에서 중간 경질일 때 가장 경제적입니다. 프로젝트에 가장 자주 나타나는 자료는 다음과 같습니다.
- 연질부터 중간 경질까지의 천연 암석: 석회암, 백운석, 사암, 석고.
- 중간 경도의 화성암: 화강암, 현무암, 자갈로 마모 비용이 더 높습니다.
- 광석: 적합한 경도 조건의 철광석, 구리 광석, 금광석.
- 재활용 재료: 철근 콘크리트, 아스팔트 분쇄물, 벽돌, 건축 및 철거 잔해물.
- 기타 사료: 시멘트 클링커, 슬래그 및 선택된 산업용 광물.
실제 한계는 경도가 아니라 마모성입니다. 피드의 마모성이 높을수록 블로우 바와 임팩트 플레이트가 더 빨리 마모됩니다. 화강암과 현무암은 파쇄될 수 있지만 톤당 마모 비용은 원추형 회로를 초과할 수 있습니다. 이것이 바로 대부분의 채석장이 석회석 및 기타 탄산염 암석용 임팩트 파쇄기를 예약하는 이유입니다.
세 가지 응용 분야가 대부분의 프로젝트를 포괄합니다. 골재 생산(석회석 채석장에서 임팩트 크러셔가 표준임); 한 단계로 더 부드러운 광석을 줄이는 채굴; 건설 및 철거 재활용, HSI는 막힘 없이 철근이 내장된 콘크리트를 처리하기 때문에 기본값입니다.
임팩트 크러셔 vs. 조 크러셔 vs. 콘 크러셔: 선택 방법
각 분쇄기 제품군은 분쇄 공정의 다양한 부분에 최적화되어 있습니다. 아래 표에는 실제 차이점이 요약되어 있습니다.
| 비교 | 조 크러셔 | 콘 크러셔 | 임팩트 크러셔 |
|---|---|---|---|
| 분쇄원리 | 두 턱 사이의 압박 | 맨틀과 오목 사이의 압축 | 고속 충격 |
| 전형적인 단계 | 기본 | 2차 및 3차 | 기본 to tertiary |
| 최고의 피드 | 단단하고 거친 암석 | 중간 정도의 단단한 바위부터 단단한 바위까지 | 부드러움부터 중간까지, 재활용됨 |
| 감속비 | 약 4-6:1 | 약 4-8:1 | 최대 12-15:1 |
| 제품 형태 | 편평하고 길다 | 약간 길다 | 큐빅형이며 등급이 잘 매겨져 있습니다. |
| 톤당 마모 비용 | 낮음 | 낮음 to moderate | 더 높이, 블로우 바에 의해 구동 |
| 철근 및 접착 피드 | 나쁨 | 나쁨 | 좋아요, 특히 HSI |
간단한 if-then 규칙 세트는 대부분의 선택 사례를 다룹니다.
- 사료가 화강암이나 현무암과 같은 단단한 연마성 암석인 경우 1차 작업에는 조(Jaw)를 사용하고 2차 작업에는 콘을 사용합니다. 1차 스테이지의 크기를 정할 때 당사의 조 크러셔 시리즈를 비교할 수 있습니다.
- 공급물이 석회석, 백운석, 콘크리트 또는 아스팔트 밀링인 경우 임팩트 크러셔는 입방체 제품과 높은 환원력을 결합하기 때문에 일반적으로 가장 경제적인 경로입니다.
- 보조 원뿔이 벗겨지는 골재를 생성하는 경우 성형을 위해 VSI를 추가합니다.
- 프로젝트에 제조된 모래가 필요한 경우 3차 단계에서 VSI를 실행하십시오.
- 프로젝트가 수명이 짧은 재활용 작업인 경우 스크린 데크가 있는 단일 HSI가 전체 공장이 될 수 있습니다.
경제 논리는 항상 톤당 마모 비용을 따릅니다. 최신 합금 블로우 바는 충격과 압축 파쇄 사이의 중첩을 넓혀서 피드 분석이 경험 법칙을 능가합니다.
임팩트 크러셔는 완전한 분쇄 플랜트에 어떻게 적합합니까?
임팩트 크러셔는 단독으로 작동하는 경우가 거의 없습니다. 이는 진동 피더로 시작하여 제품 비축으로 끝나는 체인 내부에서 작동하며 그 사이에는 스크린과 컨베이어가 있습니다.
단일 단계 플랜트에서 라인은 진동 피더, 1차 HSI, 진동 스크린 및 리턴 컨베이어로 구성됩니다. 오버사이즈는 분쇄기로 돌아가고, 언더사이즈는 제품 비축지로 이동됩니다. 이 설정은 조 크러셔를 제거하며 100~300t/h 범위의 석회석 작업에 일반적입니다.

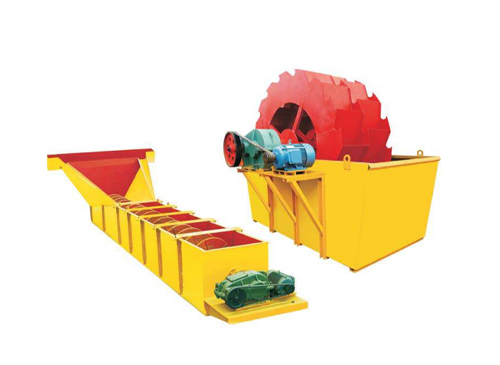

2단계 공장에서는 조 크러셔가 1차 환원을 수행하고, 배출물을 선별하고, 특대 제품을 2차 분쇄를 위해 HSI에 입력하며, 2차 제품은 성형 또는 모래 제조를 위해 VSI에 공급될 수 있습니다. 사양에 따라 깨끗한 미세분말이 필요할 경우 모래 세척기가 뒤따를 수 있습니다.
임팩트 크러셔의 유연성은 플랜트 설계의 주요 장점입니다. 약 400mm 이하의 이송과 부드러운 재질로 1차 및 2차 작업을 모두 수행합니다. 단단하고 큰 피드를 사용하여 턱 뒤의 보조 역할을 수행합니다. 주변 장비에 따라 파쇄기가 정격 용량으로 작동하는지 아니면 하루의 절반을 질식 상태로 보내는지 여부가 결정됩니다.
임팩트 크러셔를 구매하기 전 주요 고려 사항
사료 및 공장 상황에 맞는 임팩트 분쇄기는 비용을 절감하고 제품 품질을 향상시킵니다. 일치하지 않는 기계가 블로우 바를 통해 연소됩니다. 실제로 중요한 요소는 다음과 같습니다.
- 피드 특성화: 경도, 마모성, 수분 및 철근 함량. 모든 디자인 결정은 이 숫자에 따라 결정됩니다.
- 로터 설계 및 블로우 바 구성: 블로우 바 수, 로터 직경 및 합금 선택이 처리량과 마모 수명을 결정합니다.
- 임팩트 플레이트 조정: 유압 조정은 제품 크기를 몇 분 안에 변경합니다. 심 조정은 저렴하지만 느립니다.
- 용량 및 전력 일치: 실제 공급 속도 및 제품 곡선과 비교하여 확인하십시오.
- 폐쇄 회로 동작: 분쇄기는 급상승이나 막힘 없이 재순환되는 대형 크기를 수용해야 합니다.
- 예비 부품 가용성: 서명하기 전에 재고 수준과 리드 타임에 대해 문의하십시오. 블로우 바를 2주간 기다리면 전체 라인이 공회전할 수 있으므로 정품 임팩트 크러셔 마모 부품이 있는지 확인하십시오.
- 배송 및 설치: 제조업체는 평균 배송 시간을 20일로 제시할 수 있습니다. 구성 일정을 확인하세요.
- 판매 후 지원: 원격 진단, 현장 서비스 및 운영자 교육은 고장 해결 속도에 영향을 미칩니다.
목록을 순서대로 살펴보세요. 피드 특성화는 기초이고, 로터 설계는 기계의 핵심이며, 예비 부품 가용성은 수익성 있는 투자와 값비싼 유휴 자산의 차이를 결정합니다.
결론
임팩트 크러셔가 하는 일에 대한 대답은 간단합니다. 모든 입자가 필요한 크기에 도달할 때까지 고속 충격으로 암석과 재활용 물질을 줄입니다. 느린 압축보다는 운동 에너지를 사용하기 때문에 업계에서 가장 높은 감소율과 뚜렷한 입방체 제품을 제공합니다.
입방체 모양이 중요한 연질~중간 암석, 콘크리트 및 아스팔트의 1차 또는 2차 파쇄에 HSI를 사용하십시오. 3차 성형 모래 또는 제조 모래에는 VSI를 사용하십시오. 피드의 마모성이 높지 않은 경우 임팩트 크러셔를 선택하십시오. 마모 비용이 큰 경우 조 앤 콘 회로를 선택하십시오.
피드를 정의하고 제품 곡선을 정의한 다음 로터 구성과 예비 부품 리드 타임을 비교하십시오. 귀하의 재료를 알고 있고 귀하의 수치에 맞는 기계를 찾고 싶다면 PF 임팩트 크러셔 시리즈가 합리적인 기준점이 될 것입니다.
