광업 크러셔 장비 제조업체

현대 광물 가공에서 광산 분쇄기 장비의 핵심 역할 이해

중공업 파쇄기술의 기술적 진화

원시 광물을 추출하고 처리하려면 거대하고 관리하기 어려운 암석층을 정확하고 예측 가능한 크기로 줄일 수 있는 강력한 기계 시스템이 필요합니다. 역사적으로 광물 처리는 일관성, 확장성 및 안전성이 부족한 고노동, 저효율의 기계적 영향에 의존했습니다. 현대 산업 부문이 확장됨에 따라 대량 골재 생산, 금속 광석 추출 및 인프라 자재에 대한 수요로 인해 전문 광산 분쇄기 장비의 급속한 개발이 이루어졌습니다.

오늘날 중공업에서는 극한의 부하에서 수천 시간의 심각한 작동 피로를 견딜 수 있도록 설계된 고도로 최적화된 기계 구동 시스템을 활용합니다. 현대식 분쇄 회로는 에너지 보존, 최대 마모 부품 수명 및 고도로 감소 지향적인 처리량을 우선시합니다. 고급 광물 가공 라인을 배치함으로써 운영에서는 원자재 처리 비용을 최소화하고 야금 회수를 극대화하며 전 세계 광산 부문 전반에 걸쳐 높은 운영 안전 표준을 보장할 수 있습니다. 엔지니어링 초점은 단순한 크기 감소에서 구조적 최적화로 옮겨졌습니다. 구조적 최적화에서는 응력 분포와 운동학적으로 제어되는 스트로크 프로파일이 기계의 효율성을 결정합니다.

고급 광산 분쇄기 장비가 다운스트림 처리 효율성에 미치는 영향

완전한 광물 처리, 광석 선광 또는 모래 제조 공장 내에서 파쇄는 모든 후속 다운스트림 작업의 기본 관문 역할을 합니다. 1차 또는 2차인 경우 광산 분쇄기 장비 일관되고 적절한 크기의 배출을 생성하지 못하면 다운스트림 분쇄기, 진동 스크린 및 분리 시스템이 심각한 운영 불균형에 직면하게 됩니다. 과도하게 분쇄하면 부양 또는 화학 침출 회로를 방해하는 과도하고 회수 불가능한 초미세 입자(슬라임)가 유입되어 광물 수익 손실과 광미 폐기물 증가로 이어집니다. 반대로, 과소 분쇄는 볼 또는 로드 밀에 대형 공급 재료를 처리하도록 강요하여 전력 소비를 기하급수적으로 증가시키고 연삭 라이너 및 매체의 마모를 가속화합니다.

통합 암석 분쇄 및 스크리닝 플랜트 시스템을 엔지니어링함으로써 중장비 공급업체는 전체 크기 감소 회로를 최적화합니다. 암석 분쇄 및 스크리닝 장비의 R&D, 제조 및 판매뿐만 아니라 모래 제조, 모래 세척 및 연삭 장비를 통합하는 국제 광산 기계 장비 공급업체인 Shanghai Sanming Mining Equipment Manufacturing CO., LTD. 이러한 체계적인 균형에 중점을 둡니다. 그들의 엔지니어링 시스템은 분쇄의 각 단계에서 후속 처리를 위해 재료를 정확하게 준비하도록 보장합니다. 이러한 동기화된 감소는 총 톤당 kWh 전력 비용을 낮추고, 공급 속도를 안정화하며, 철광석을 처리하든 연질 퇴적층을 처리하든 플랜트 레이아웃 전반에 걸쳐 구조적 병목 현상을 방지합니다.

분쇄기 성능을 정의하는 주요 매개변수

올바른 산업용 기계를 선택하고 크기를 결정하려면 세 가지 중요한 원자재 특성과 기계적 매개변수에 대한 명시적인 엔지니어링 평가가 필요합니다.

• 재료 경도(모스 스케일): 경도는 기계적 변형 및 구조적 결함에 대한 암석의 구조적 저항을 결정합니다. 화강암, 현무암, 규암, ​​철광석과 같은 매우 단단한 재료는 높은 톤수 압축 또는 특수 수압 파쇄 메커니즘이 필요한 반면, 석회석과 같은 부드러운 재료는 직접적인 충격 속도를 통해 처리할 수 있습니다.
• 처리량(시간당 톤 - TPH): 처리량은 스테이션의 체적 또는 대량 처리 속도를 측정합니다. 이는 분쇄기의 공급 개구(틈새)의 물리적 크기와 초크 공급 조건에서 실속 없이 안정적인 성능을 유지하기 위해 주 구동 모터의 필요한 마력 등급을 결정합니다.
• 감소율: 이 매개변수는 분쇄실로 들어가는 최대 공급 크기와 그곳에서 나가는 제품 크기의 비율을 정의합니다. 1차 파쇄기는 일반적으로 4:1에서 6:1 사이의 비율을 달성하는 반면, 2차 및 3차 시스템은 정밀한 캐비티 형상과 고속 편심 운동학을 통해 이 비율을 더욱 확장할 수 있습니다.

이러한 핵심 매개변수가 다양한 지질 조건과 어떻게 상호 작용하는지 정량화하기 위해 엔지니어링 팀은 광산 분쇄기 장비 선택을 최종 결정하기 전에 표준화된 벤치마크를 활용하여 원자재를 분류합니다.

이러한 기본 임계값을 이해하면 조기 구성 요소 고장을 방지하고 공장 관리자가 초기 자본 지출과 장기적인 마모 부품 운영 비용의 균형을 맞출 수 있습니다.

산업용 광업 분쇄기 장비의 분류 및 작동 원리

ROM(Run-of-Mine) 재료를 위한 1차 파쇄 솔루션

1차 파쇄 단계는 노천광 또는 지하 광산 표면에서 직접 공급되는 폭파되거나 굴착된 원자재의 구조적 감소의 초기 지점 역할을 합니다. 이 스테이션의 주요 엔지니어링 목표는 대량의 원자재를 수용하여 이를 다운스트림 벨트 컨베이어 운송이나 2차 분쇄 블록에 적합한 관리 가능한 크기로 신속하게 분해하는 것입니다.

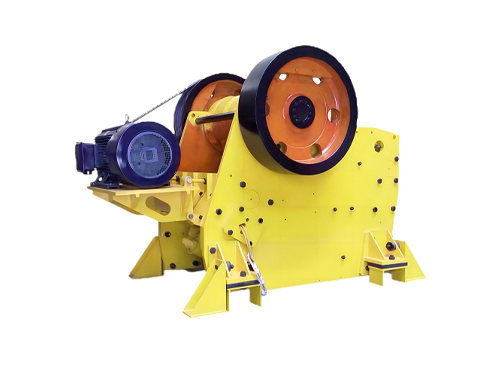

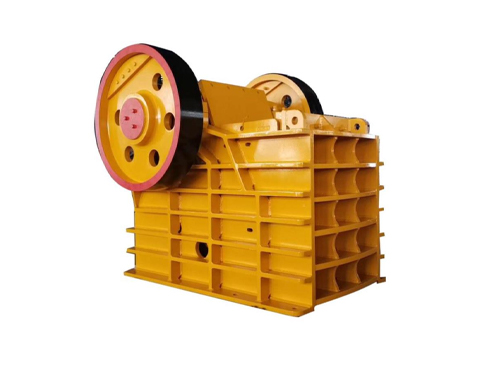

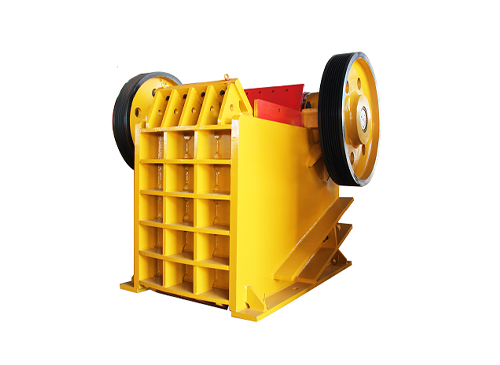

• 조 크러셔: 간단한 기계적 압축 원리로 작동하는 조 크러셔는 고정식 조 플레이트와 견고한 편심 샤프트로 구동되는 왕복 스윙 조 플레이트의 조합을 활용합니다. 편심 샤프트가 회전함에 따라 스윙 조가 타원형 운동 경로를 나타내도록 강제하여 갇힌 광물에 높은 압축력과 전단력을 가합니다. 이 구성은 극단적인 피드 블록 크기와 고경도 재료를 효율적으로 처리하므로 엔지니어링 팀은 안정적이고 막히지 않는 1차 환원 단계를 구축하기 위해 이 구성을 사용합니다.
• 선회 크러셔: 높은 톤수 광산 공장용으로 설계된 선회형 분쇄기는 오목한 세그먼트가 늘어선 고정된 그릇 모양의 외부 쉘 내부에서 진동하는 망간 맨틀이 장착된 무거운 원추형 주축 어셈블리를 특징으로 합니다. 조 시스템의 간헐적인 파쇄 행정과 달리 회전 헤드는 파쇄 구멍의 전체 둘레를 따라 연속적으로 움직입니다. 이러한 중단 없는 기계적 결합은 단일 토글 조 설계에서 발견되는 유휴 스트로크를 제거하여 대량 채굴 처리 공장에 막대한 처리 용량을 제공합니다.

2차, 3차 미세분쇄 시스템

1차 시스템이 폐광 물질을 중간 크기로 줄이면 2차 및 3차 벌금이 발생합니다. 광산 분쇄기 장비 입자 모양을 개선하고, 조밀한 입자 크기 분포를 달성하거나, 다운스트림 볼밀 또는 모래 제조 라인의 공급 레이아웃을 최적화하는 데 사용됩니다.

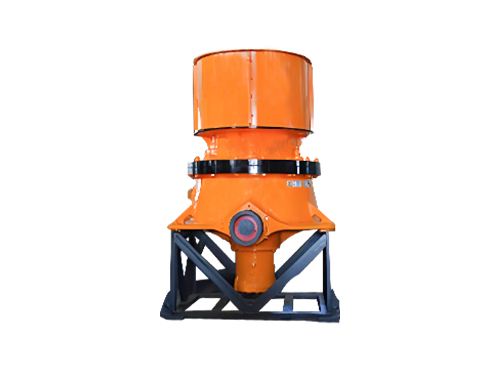

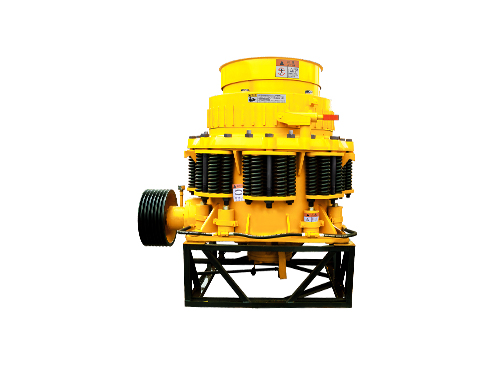

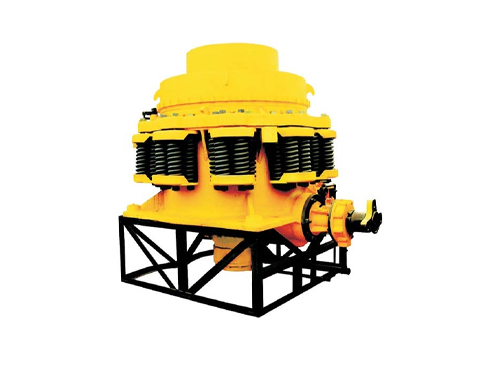

• 콘 크러셔: 선회 장치와 유사한 고압 압축을 통해 작동하는 콘 크러셔는 훨씬 더 얕은 파쇄 챔버 각도, 높은 회전 속도 및 정밀한 운동 스트로크를 특징으로 합니다. 파쇄 맨틀은 고정된 보울 라이너에 대해 선회하면서 좁아지는 공동을 통해 낙하하면서 이동하는 암석층을 반복적으로 압축합니다. 최신 구성은 일관된 폐쇄형 설정(CSS)을 유지하기 위해 자동화된 유압 조정 시스템을 사용합니다. 이 기능은 단단하고 마모성이 높은 금속 광석이나 현무암 및 화강암과 같은 화산암을 처리할 때 정밀한 최종 크기 제어를 보장합니다.

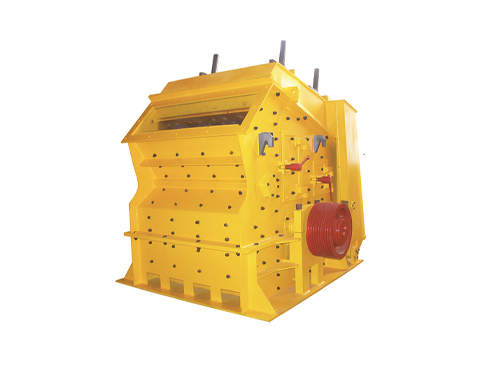

• 임팩트 크러셔: 압축 메커니즘에서 벗어나 충격 분쇄기는 고속 운동 에너지 전달을 활용하여 입자 크기 감소를 달성합니다. 견고한 합금 블로우 바가 장착된 균형 잡힌 고관성 로터는 고속으로 회전하여 들어오는 암석을 직접 타격하고 상부 하우징 내부에 장착된 튼튼한 에이프런 라이너 플레이트에 격렬하게 던집니다. 이러한 고속 충격으로 인해 광물은 자연적인 내부 지질 단층선을 따라 깔끔하게 부서집니다. 이 특수 작업은 내부 미세 균열을 최소화한 매우 입방체적인 제품 형태를 제공하므로 고급 콘크리트 골재, 아스팔트 석재 및 고급 모래 재료를 생산하는 데 선호되는 선택입니다.

이러한 다양한 기계적 동작 전반에 걸쳐 장기적인 기계적 신뢰성을 보장하려면 정밀 제조가 엄격한 품질 표준을 충족해야 합니다. 상하이 Sanming 광산 장비 제조 CO., LTD. 엄격한 ISO9001 품질 시스템 인증 프레임워크에 따라 1차, 2차, 3차 광산 분쇄기 장비의 전체 ​​포트폴리오를 엔지니어링하고 제조합니다. 이러한 체계적인 품질 관리를 통해 구조용 강철 주물, 정렬 공차 및 고부하 유압 조립품이 글로벌 시장 전반의 까다로운 모래 및 자갈 골재 처리, 금속 채광 및 건설 중공업 폐기물 자원 활용 프로젝트에서 직면하는 극심한 물리적 응력을 성공적으로 견딜 수 있도록 보장합니다.

엔지니어링 매개변수 비교 매트릭스

광산 분쇄기 장비의 올바른 구성을 선택하려면 원료 공급 매개변수와 특정 최종 제품 목표의 균형을 맞춰야 합니다. 아래 매트릭스는 산업용 분쇄 기계의 주요 범주를 구별하는 중요한 기계적 및 엔지니어링 경계를 간략하게 설명합니다.

엔지니어링 우수성: 주요 광산 분쇄기 장비 구성 요소에 대한 심층 분석

조 크러셔 마모 부품 및 기계적 최적화

조 크러셔의 주요 마모 경계는 고정식 및 이동식 조 플레이트로 구성되며, 이는 극도의 압축력과 심한 슬라이딩 마모를 직접적으로 견뎌냅니다. 작동 수명을 최대화하기 위해 야금 공학에서는 오스테나이트계 망간강 합금(암석 실리카 함량에 따라 Mn13Cr2 ~ Mn22Cr2 범위)을 사용하도록 규정합니다. 망간강은 고유한 가공 경화 특성을 가지고 있습니다. 지속적인 기계적 충격을 받으면 표면 경도가 초기 200HB에서 최대 500HB로 증가하는 동시에 기본 코어는 연성과 충격 흡수성을 유지하여 구조적 균열을 방지합니다.

고정식 및 이동식 플레이트는 최적화된 주름형 톱니 프로파일을 특징으로 합니다. 이러한 프로파일은 불규칙한 암석 표면에 걸쳐 높은 점하중을 집중시켜 즉각적인 인장 파괴를 시작합니다. 기계적 스트로크는 견고한 구형 롤러 베어링 내부에 장착된 단조 합금강 편심 샤프트에 의해 구동됩니다. 이 샤프트는 정밀 가공된 토글 플레이트를 통해 이동식 조에 기계적 힘을 전달합니다. 토글 플레이트는 중요한 두 가지 목적을 수행합니다. 운동학적 가이드 역할을 하며 부서지지 않는 물체(트램프 아이언)가 챔버에 들어갈 경우 휘어지는 희생적인 기계적 퓨즈 역할을 하여 메인 샤프트와 주조 프레임을 치명적인 고장으로부터 보호합니다.

콘 크러셔 맨틀 및 보울 라이너 엔지니어링

콘 크러셔에서는 회전하는 맨틀과 고정된 보울 라이너 사이의 다양한 간격 내에서 크기 감소가 발생합니다. 이러한 부품은 높은 반복 피로 및 연삭 마모를 경험하기 때문에 결정립 매트릭스를 안정화하기 위해 크롬 또는 몰리브덴으로 강화된 수정된 고망간강으로 주조됩니다.

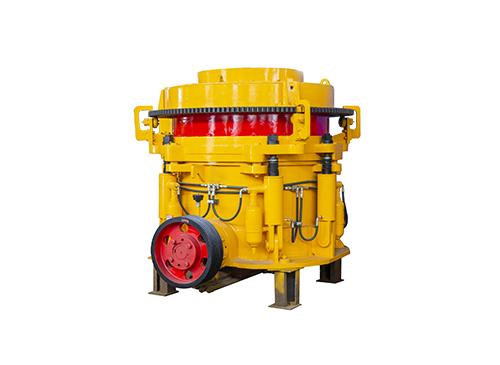

고급 콘 크러셔 구성에는 맨틀에 대한 보울 라이너의 수직 위치를 변경하는 자동화된 유압 조정 시스템이 통합되어 있습니다. 이를 통해 작업자는 생산을 중단하지 않고도 진행성 라이너 마모를 실시간으로 보상할 수 있습니다. 또한, 부서지지 않는 물질이 챔버에 들어가면 무거운 유압 트램프 릴리스 실린더가 즉시 압축되어 전체 상부 보울 구조가 부서지지 않는 물질을 안전하게 들어 올려 배출할 수 있습니다. 일단 청소되면 실린더는 자동으로 사전 설정된 CSS(폐쇄측 설정)로 돌아가 대형 자재로부터 다운스트림 회로를 보호합니다.

임팩트 크러셔 블로우 바 및 로터 어셈블리

임팩트 크러셔의 로터 어셈블리는 대량의 운동 에너지를 저장하고 들어오는 재료에 직접 전달하도록 설계된 고질량 구성 요소입니다. 이 어셈블리에는 필로우 블록 베어링을 손상시킬 수 있는 고주파 샤프트 진동을 제거하기 위해 정밀한 동적 밸런싱이 필요합니다. 이 견고한 구조의 강철 로터 주변에는 블로우 바(blow bar)라고 알려진 마모가 심한 요소가 단단히 고정되어 있습니다.

대상 응용 분야에 따라 블로우 바는 고크롬 합금(20~27% Cr 함량) 또는 맞춤형 세라믹 매트릭스 복합재(MMC)로 주조됩니다. 고크롬 바는 극도의 경도를 제공하므로 중간 정도의 단단한 암석을 분쇄할 때 마모성 정련에 저항하는 데 매우 효과적입니다. 그러나 망간의 높은 충격 인성이 부족하기 때문에 큰 피드 크기와 관련된 고강도 응용 분야에서는 복합 블로우 바를 사용합니다. 이 제품은 연성 강철 베이스와 주요 마모 영역에 직접 내장된 고경도 세라믹 인서트를 결합하여 날카롭고 효율적인 충격 가장자리를 유지하면서 균열을 방지합니다.

해머 크러셔 부품 및 단조 표준

단단한 블로우 바 충격 시스템과 달리 해머 크러셔는 무거운 핀 샤프트 연결을 통해 중앙 로터 디스크에 부착된 일련의 연결식 자유 회전 해머 헤드를 특징으로 합니다. 이 해머 헤드는 들어오는 재료를 높은 속도로 타격하여 조정 가능한 차단기 플레이트와 기본 곡선형 격자 플레이트 어셈블리를 가로질러 강제로 밀어냅니다.

수소 취성 또는 내부 주조 공극으로 인한 치명적인 고장을 방지하기 위해 프리미엄 해머 헤드는 엄격한 폐쇄형 단조 또는 다중 합금 바이메탈 주조 공정을 거칩니다. 작업 헤드는 초경질 크롬-몰리브덴 강철로 주조되고, 마운팅 암은 견고한 탄소강으로 구성됩니다. 기본 창살 플레이트 구성은 최대 최종 입자 크기를 결정합니다. 재료는 특정 가터 슬롯 치수를 통과할 수 있을 만큼 미세해질 때까지 챔버에 남아 있어 비마모성 재료를 처리하는 효율적인 단일 패스 기계가 됩니다.

롤 크러셔 쉘 및 드라이브 트레인

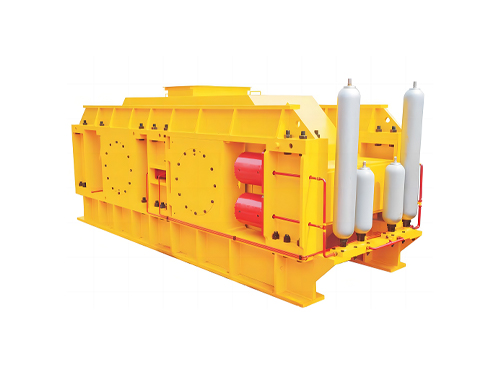

롤 크러셔는 두 개의 역회전 무거운 강철 실린더를 사용하여 외부 표면 사이의 암석을 포착하고 압축합니다. 이러한 실린더의 외부 표면에는 교체 가능한 롤 쉘이 장착되어 있으며 재료 크기 요구 사항에 따라 매끄럽거나 홈이 있거나 톱니가 심한 표면으로 구성할 수 있습니다.

톱니형 구성은 순전히 압축에 의존하기보다는 톱니형이 재료를 찢고 자르기 때문에 끈적하고 연성 점토 또는 응집성 셰일에 이상적입니다. 구동 트레인은 견고한 스프링 장착 릴리프 시스템의 지원을 받는 최소 하나의 조정 가능한 롤의 독립적인 움직임을 수용해야 합니다. 전력 분배는 조정 가능한 롤이 옆으로 움직일 때에도 안정적인 토크 전달을 유지하여 부서지지 않는 자재의 순간적인 급증이 안전하게 통과할 수 있도록 하는 듀얼 모터 동기식 드라이브 또는 특수한 유연한 커플링을 통해 관리됩니다.

이러한 복잡한 구성 요소가 극한의 부하에서도 안정적으로 작동하도록 하려면 적절한 재료 소싱과 제조 정밀도가 중요합니다. Shanghai Sanming Mining Equipment Manufacturing CO., LTD.는 Qidong(Shanghai Pudong New Area Industrial Park)에 1차 생산 기지를 운영하는 전문 제조업체입니다. 모든 독점 마모 부품 및 어셈블리에 대해 이러한 엄격한 엔지니어링 표준에 중점을 둡니다. 인증된 프로세스에 따라 조 플레이트, 맨틀 및 블로우 바의 야금을 제어함으로써 회사는 전체 광산 분쇄기 장비 라인이 글로벌 인프라 및 광산 설치에 높은 마모 효율성과 구조적 내구성을 제공하도록 보장합니다.

마모 부품 소재 및 성능 매트릭스

광산 분쇄기 장비의 수명을 최적화하기 위해 다음 엔지니어링 매개변수는 특정 마모 부품에 대한 합금 재료 선택을 안내합니다.

광산 분쇄기 장비의 재료 적응성 및 적용 프레임워크

단단하고 마모성이 높은 암석

화강암, 현무암, 규암, 섬록암, 고급 철광석 등 마모성이 높은 지질 구조를 처리하려면 높은 마모 부품 교체 비용을 최소화하는 장비 선택이 필요합니다. 이러한 암석 유형은 높은 압축 강도(종종 200MPa 초과)와 높은 결합 마모 지수(Ai)를 가지고 있습니다.

이러한 까다로운 응용 분야의 경우 압축 기반 파쇄 회로가 표준 엔지니어링 권장 사항입니다. 일반적인 고성능 회로는 1차 감소 단계에 견고한 조 크러셔를 배치하고 2차 및 3차 감소 단계에 일련의 고압 유압 콘 크러셔를 배치합니다. 고속 충격 기계를 사용하여 마모도가 높고 실리카 함량이 높은 재료를 처리하려고 시도하면 블로우 바의 급격한 성능 저하와 빈번한 유지 관리 중단으로 인해 심각한 재정적 불이익을 받게 됩니다.

중간-경질부터 연질 미네랄까지

석회석, 석고, 청정 석탄, 방해석 및 연질 인산염 암석을 포함한 보다 부드러운 퇴적 물질의 경우 엔지니어링 초점이 마모 완화에서 감소율 최대화 및 단계당 입자 모양 최적화로 이동합니다.

이러한 용도에서는 임팩트 크러셔와 해머 크러셔가 매우 효과적입니다. 단일 대용량 임팩트 크러셔는 최대 20:1의 감속비를 달성할 수 있어 단일 생산 라인에서 1차 조와 2차 콘 크러셔를 모두 대체할 수 있습니다. 이 설정은 가공 공장의 전체 구조적 공간을 줄이고 초기 자본 투자를 크게 낮춥니다. 또한 동적 충격력은 자연적인 지질 단층선을 따라 재료를 파괴하여 내부 미세 균열을 최소화하면서 매우 입방체 형태의 골재 프로파일을 생성합니다. 이는 고강도 콘크리트 및 아스팔트 제조에 중요한 요구 사항입니다.

노천 채굴장과 지하 분쇄장

설치의 물리적 위치에는 특정 구조적, 물류적, 레이아웃 엔지니어링 제약이 따릅니다.

대규모 노천 채굴 작업에서는 운반 트럭 연료 소비와 탄소 배출량을 최소화하기 위해 유연성과 이동성이 필수적입니다. 견고한 궤도형 크롤러 프레임 또는 다축 휠 섀시에 장착된 이동식 파쇄 플랜트를 통해 운전자는 전진하는 광산 면을 따라 전체 파쇄 스테이션을 직접 이동할 수 있습니다. 이러한 이동식 장치에는 구조적 공급 호퍼, 진동 그리즐리 공급 장치 및 온보드 배출 컨베이어가 통합되어 있습니다.

반대로, 고정식 지하 분쇄 스테이션은 좁은 머리 위 공간, 엄격한 환기 제한 및 까다로운 중량 분배 요구 사항으로 인해 제한됩니다. 지하 설치에는 구조적 수정 없이 표준 광산 샤프트 또는 접근 터널 내부에 맞는 모듈식 구성 요소로 분해되도록 설계된 매우 컴팩트하고 헤드룸이 낮은 조 또는 수평 충격 구성이 필요합니다.

글로벌 현장 애플리케이션 및 입증된 신뢰성

이러한 재료 프레임워크의 실제 성공은 지역의 지질학적 특성과 맞춤형 기계 구성의 일치에 크게 좌우됩니다. "Sanming" 브랜드 장비는 이러한 다양한 재료 수요의 균형을 맞추기 위해 특별히 설계되어 단단한 화산암이든 부드러운 광물이든 높은 효율성을 보장합니다. 이러한 견고한 구성은 중국의 약 30개 지역에 배포될 뿐만 아니라 중앙 아시아, 중동, 남미 및 아프리카의 여러 국가에 대량으로 수출되어 다양한 기후 조건에서 구조적 적응성과 운영 가동 시간에 대해 전 세계 사용자로부터 만장일치로 찬사를 받고 있습니다.

지질학적 적용 경계 및 기계 호환성 매트릭스

어떤 기계 시스템이 특정 암석 프로파일과 일치하는지 정확하게 명확히 하기 위해 아래 매트릭스에는 최신 광산 분쇄기 장비의 엔지니어링 호환성 한계가 자세히 설명되어 있습니다.

운영 효율성 및 수명주기 관리 최적화

예방 유지 관리 프로토콜

높은 톤수 처리 라인에 대한 투자 수익을 극대화하려면 데이터 기반 예방 유지 관리 일정이 필요합니다. 지속적인 충격 하중 하에서 중장비를 작동하면 패스너 풀림, 구조적 피로 균열 및 부품 정렬 불량이 가속화됩니다. 일일 검사는 조 웨지 볼트의 견고성 확인, 콘 맨틀의 마모 프로파일 추적, 로터 블로우 바 잠금 메커니즘의 구조적 무결성 확인에 중점을 두어야 합니다.

폐쇄형 설정(CSS)을 매일 측정하면 제품 크기가 일관되게 유지되고 분쇄실 내에서 고르지 않은 마모 패턴(벨 마우스링)이 방지됩니다. 작동 시간 500시간마다 주요 주조 부분에 초음파 비파괴 검사(NDT)를 구현하면 유지 관리 팀이 미세 균열을 조기에 감지하여 치명적인 구조적 결함과 예상치 못한 공장 가동 중단 시간을 방지하는 데 도움이 됩니다.

윤활시스템공학

윤활은 광산 장비의 치명적인 베어링 고장에 대한 주요 방어책입니다. 메인 편심 샤프트 베어링과 내부 편심 부싱은 높은 레이디얼 압력과 높은 작동 온도에서 작동합니다. 주요 윤활 시스템은 일정한 유량과 제어된 온도로 깨끗하고 여과된 ISO VG 150 또는 VG 220 극압(EP) 산업용 오일을 공급해야 합니다.

윤활 모듈에는 1차 더스트 씰을 우회하는 미세한 암석 먼지 입자를 포착할 수 있는 이중 챔버 인라인 오일 필터와 함께 수냉식 또는 공냉식 열 교환기가 포함되어야 합니다. 자동화된 저유량 및 고온 경보 스위치를 주 제어 루프에 통합하면 오일 압력 강하 또는 온도 한계를 초과하는 경우 자동화된 안전 차단 기능을 제공하여 값비싼 베어링 손상을 방지합니다.

자동화 및 제어 통합

현대 광물 처리 라인은 고급 프로그래밍 가능 논리 컨트롤러(PLC) 네트워크와 실시간 센서 어레이를 활용하여 처리량을 최대화하고 인적 오류를 줄입니다. 공급 컨베이어의 가변 주파수 드라이브(VFD)를 사용하면 제어 시스템이 주 구동 모터의 실시간 전류 소비량에 따라 분쇄 챔버로의 재료 흐름을 동적으로 조정할 수 있습니다.

분쇄기가 유난히 단단한 암석 지대를 만나면 모터 전류가 상승합니다. PLC는 이러한 변화를 감지하고 일시적으로 피더 속도를 늦추어 과전류 트립이나 구조적 걸림을 방지합니다. 분쇄 공간 바로 위에 장착된 초음파 레벨 센서는 일관된 "초크 공급" 상태를 유지합니다. 챔버 내부의 이러한 암석 분쇄 작업은 최종 입자 모양을 최적화하고 강철 라이너의 직접적인 마모를 줄입니다.

이러한 엄격한 효율성 목표를 지원하려면 제조 단계에서 전문 인프라와 고급 기술 엔지니어링을 통합해야 합니다. 상하이 Sanming 광산 장비 제조 CO., LTD. 이러한 고급 자동화 옵션과 윤활 모니터링 루프를 중장비 장비 설계에 직접 통합합니다. 이를 통해 광산 분쇄기 장비 전체 라인이 까다로운 골재 처리 및 광석 추출 환경에서 높은 기계적 가용성과 최적의 톤당 kW 효율성을 유지하도록 보장합니다.

유지보수 일정 및 운영 매개변수 지표

높은 생산성을 유지하기 위해 엔지니어링 팀은 핵심 광산 분쇄기 장비 자산에 대한 표준 작동 매개변수 및 유지 관리 빈도를 구현합니다.

기술 FAQ: 필수 광산 분쇄기 장비 질문에 대한 전문가 답변

Q1: 재료 마모성(Ai)을 기준으로 올바른 채굴 분쇄기 장비를 어떻게 선택합니까?

선택 프로세스는 처리된 암석 단위당 표준 쿠폰에서 손실되는 마모 금속의 그램 수를 정량화하는 결합 마모 지수(Ai)에 의존합니다. 원료의 지수 값이 0.45 Ai(예: 규암, 처트 또는 고규소 화강암)보다 큰 경우 1차 단계의 조 크러셔 및 2차 단계의 콘 크러셔와 같은 압축 기반 기계가 올바른 엔지니어링 선택입니다. 이 기계는 내부 결정을 따라 부서질 때까지 암석을 압축하여 강철 라이너의 마모성 슬라이딩 마모를 최소화합니다. 지수가 0.15 Ai 미만인 비연마성 재료(예: 깨끗한 석회석, 백운석 또는 석고)의 경우 과도한 마모 비용을 발생시키지 않으면서 더 높은 감소율과 단계당 더 나은 입방체 제품 형상을 제공하기 때문에 고속 충격 분쇄기가 선호됩니다.

Q2: 조 크러셔 마모 부품의 조기 고장 원인은 무엇이며 어떻게 방지할 수 있습니까?

조 플레이트의 조기 파손 또는 균열은 일반적으로 두 가지 요인, 즉 분쇄 챔버 전체에 걸친 부적절한 공급 분배 또는 구조적 잠금 웨지의 잘못된 장력으로 인해 발생합니다. 재료가 주로 조강의 한쪽으로 공급되면 국부적인 응력 집중이 발생하여 고르지 않은 마모가 발생하고 이동식 조 프레임에 구조적 굽힘력이 발생할 수 있습니다. 이를 방지하려면 진동하는 그리즐리 피더를 파쇄기 앞에 설치하여 흡입구 전체 폭에 걸쳐 암석을 고르게 퍼뜨려야 합니다. 또한 특수 에폭시 수지와 같은 지지재를 플레이트 뒤에 부어 작은 주조 공극을 채워야 합니다. 측면 웨지 플레이트가 완벽하게 조여져 충격을 받는 동안 메인 라이너가 휘어지는 것을 방지하려면 정기적인 토크 점검도 필요합니다.

Q3: 콘 크러셔의 감속비가 전체 회로 효율에 중요한 이유는 무엇입니까?

콘 크러셔의 감속비는 폐쇄 루프 스크리닝 및 파쇄 회로 내의 재순환 부하에 직접적인 영향을 미칩니다. 작업자가 폐쇄측 설정(CSS)을 너무 빡빡하게 설정하여 과도한 감속비를 강제로 적용하려고 하면 기계의 "패킹"이 발생하거나 캐비티 하부에 국부적인 과부하가 발생할 수 있습니다. 이로 인해 기계적 응력이 증가하고 모터 전류량이 급증하며 조정 보울이 튀게 됩니다. 이러한 튀는 현상으로 대형 물질이 통과할 수 있게 되어 걸러내고 파쇄기로 반환해야 하는 암석의 양이 늘어납니다. 균형 잡힌 감속비(일반적으로 3:1~5:1)를 유지하면 사양에 맞는 최종 제품의 처리량이 최대화되고 톤당 전체 전력 소비가 줄어들며 맨틀과 보울 라이너의 서비스 수명이 연장됩니다.

Q4: 임팩트 크러셔에 사용되는 고크롬강 블로우 바와 망간강 블로우 바의 주요 차이점은 무엇입니까?

이러한 합금 간의 선택은 재료 경도와 충격 에너지 간의 균형에 따라 달라집니다. 고크롬 블로우 바는 고도로 경화되어(종종 58~62HRC에 도달) 연마 정련에 대한 탁월한 저항성을 제공합니다. 그러나 상대적으로 부서지기 쉬우며 크고 부서지지 않는 부랑자 금속이나 질량이 크고 단단한 바위에 부딪히면 부서질 수 있습니다. 표준 망간강 블로우 바는 높은 충격 하중에서도 파손되지 않고 더 견고하고 유연하지만 효과적으로 가공 경화하려면 일관된 기계적 충격이 필요합니다. 철근이 내장된 콘크리트 재활용 또는 중간 경질 채석석을 포함하는 다양한 피드의 경우 복합 세라믹 매트릭스 블로우 바는 견고한 합금 기판 내에 경질 세라믹 재료를 내장하여 내마모성과 구조적 내구성을 모두 제공하는 균형 잡힌 솔루션을 제공합니다.

Q5: 현대 광산 분쇄기 장비의 실시간 유압 조정은 어떻게 운영 비용을 절감합니까?

실시간 유압 조정 시스템은 유지 관리 중단 시간을 최소화하고 제품 일관성을 최대화하여 비용을 절감합니다. 구형 기계식 심 조정 분쇄기에서는 라이너 마모를 보상하기 위해 설정을 변경하려면 작업자가 강철 스페이서를 수동으로 추가하거나 제거하는 동안 몇 시간 동안 생산을 중단해야 했습니다. 유압 실린더 설정을 통해 운전자는 장비가 작동하는 동안 몇 초 만에 제어 터치스크린에서 설정을 조정할 수 있습니다. 이러한 정밀한 제어는 마모 부품의 전체 수명 주기 동안 방전 크기를 일관되게 유지합니다. 또한, 이는 트램프 아이언으로부터 시스템을 보호하고 챔버 청소를 단순화합니다. 최대 부하 상태에서 정전이 발생하면 유압 실린더를 열어 갇힌 암석을 안전하게 버릴 수 있으므로 수공구를 사용하여 수동으로 챔버를 청소할 필요가 없습니다.

Q6: 글로벌 채굴 운영자는 이러한 고급 기계 구성을 어디에서 검사하고 조달할 수 있습니까?

중공업 기계를 선택하고 최적화하려면 기존 제조 엔지니어와의 직접적인 협력이 필요합니다. 글로벌 엔지니어링 요구 사항을 충족하기 위해 Shanghai Sanming Mining Equipment Manufacturing CO., LTD. 국제 구매자가 기술 설계를 직접 평가하는 것을 환영합니다. 우리의 주요 생산 기지는 Qidong (Shanghai Pudong New Area Industrial Park)에 위치하고 있습니다. 우리는 수출 등급 광산 분쇄기 장비의 전체 ​​포트폴리오를 구성하는 데 사용되는 고정밀 머시닝 센터, 로봇 용접 시스템 및 품질 관리 라인을 검사할 수 있는 공장 방문을 진심으로 환영합니다.

운영 규모 및 애플리케이션 범위 매트릭스

특정 광물 문제에 대한 올바른 기술 솔루션을 식별하는 데 플랜트 운영자를 지원하기 위해 아래의 매개변수 프레임워크는 일반적인 사용자 문제와 적절한 엔지니어링 선택을 연결합니다.
